微型直線導軌是精密傳動元件，有著不同的精密等級，那HIWIN上銀微型直線導軌精度等級應該怎么分 呢？其實，上銀微型直線導軌MGN及 MGW系列小型導軌的精度﹐分為普通﹑高精密級共三級﹐客戶可依設備精度需求選用適合精度 ，他們的精度表現在以下幾個方面：

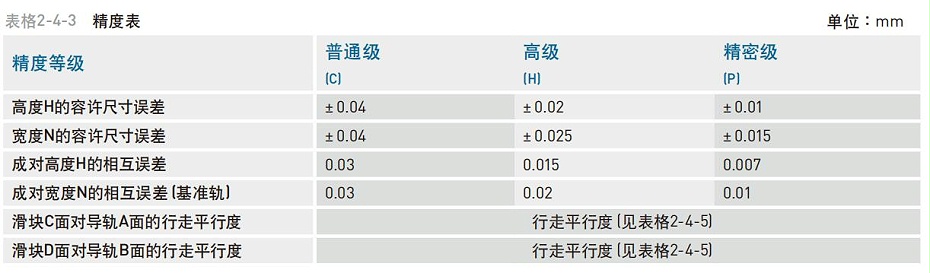

〔1〕非互換性 直線導軌精度

組合高度H量測是以滑塊上部基準面中心位置為準﹐組合寬度N量測是以滑塊側邊基準面中心位置為準。

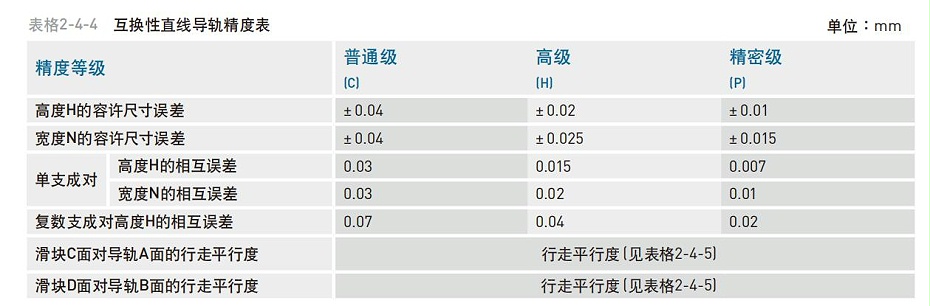

[2〕互換性直線導軌精度

互換性 直線導軌的精度

互換性直線導軌精度在滑塊組裝于單支導軌之成對高及寬度精度﹐同非互換性直線導軌精度﹐但若組裝于不同支導軌上﹐因?qū)к壐叨日`差﹐其成對高及寬度精度﹐比非互換性直線導軌精度稍微遜色﹐而行走平行度精度則同非互換性直線導軌精度

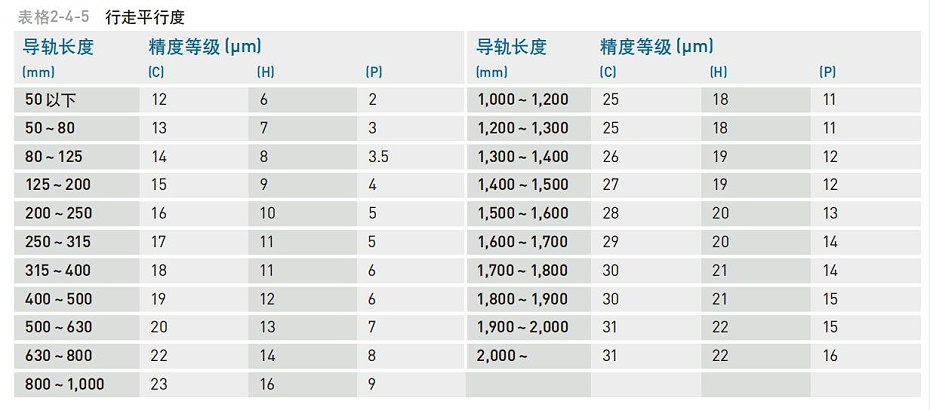

[3]行走平行度精度

導軌C對A﹑D對 B 之行走平行度與導軌精度·長度有關﹐其值列于下表·

  上銀導軌分為c普通級、h高級、p精密級、SP 超精密級、UP超高精密級。

　其中SP和UP用得不多。 它的使用和儲藏條件很嚴格，在運輸中精度不會變差，經常使用到p 級。

現在，通過滑動單元和滑軌之間的最終單元設定改正，線性滑軌能夠同時承受上下左右等各方向的負荷，通過專利的返回系統和緊湊的構造設定改正，線性滑軌能夠更順暢

上銀微型直線導軌相對于其他導軌，其定位精度之所以高，是因為高滾動線性導軌的運動通過鋼球滾動實現，導軌的副摩擦阻力小，動摩擦阻力差小，低速時不易產生蠕變。 重復定位精度高，適用于頻繁啟動或換流的運動部件。 可將機床的定位精度設定為超微米級。 同時根據需要，適當增加預負荷，使鋼球不打滑，實現順暢的運動，減少了運動的沖擊和振動。

對于許多工業機械，普通級的精度可以滿足要求，高的是h級、NC機床等設備常選p 級，其他超精密機械選 SP  (超精度)、UP  ( 頂級精度 ) 為好。 以上三個級別需要嚴格的安裝和使用條件來展示性能。

如果您想了解更多有關上銀微型直線導軌的資訊，歡迎聯系雅威達-11年專注上銀微型直線導軌的自動化直線傳動服務商。
