我們都知道，上銀低組裝的EG系列直線導軌，除了EGH四方型滑塊，還有法蘭型的EGW。這個型號直線導軌的規格尺寸表和上銀導軌規格圖紙，我們雅威達帶大家也來看看，都有哪些尺寸型號，都有哪些規格說明。

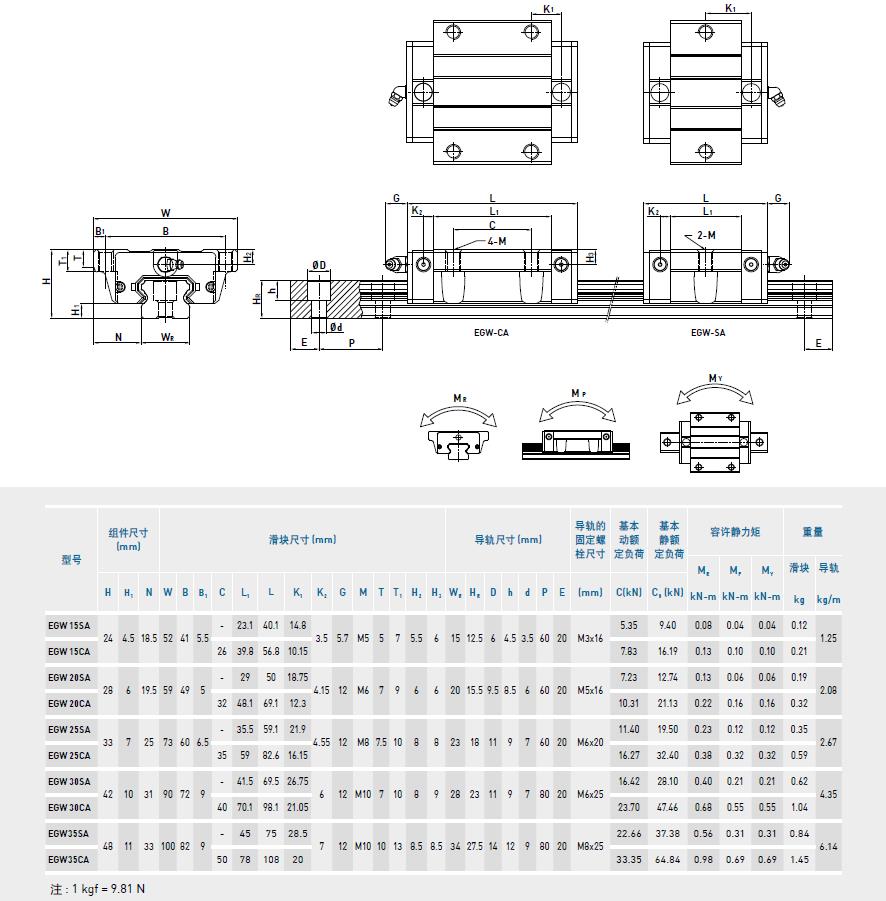

首先，我們來看下圖的上銀導軌型號尺寸表，EGW型導軌分為EGW-SA和EGWSA-CA兩種型號,規格從15-35都有。

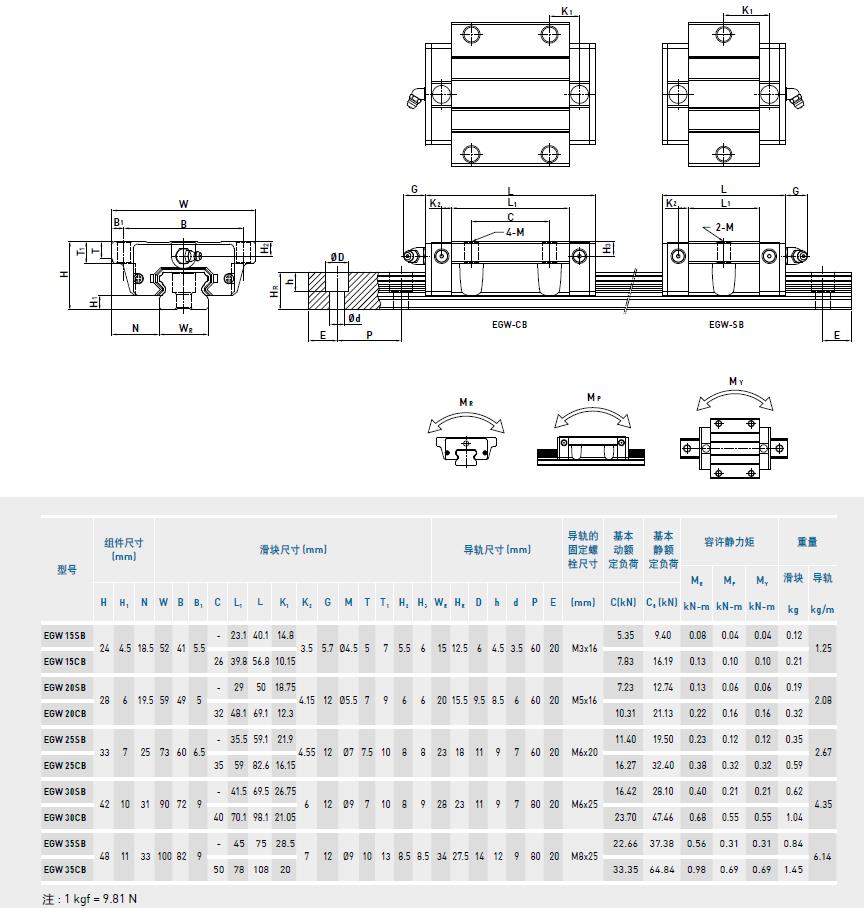

      接下來，我們再來看這個上銀導軌規格圖紙以及上銀導軌型號尺寸表，按滑塊鎖緊的方式不同，EGW型導軌還可以分為EGW-SB和EGWSA-CB兩種型號,同樣的，它們的規格也是從15-35。   從上圖的上銀直線導軌規格尺寸表_上銀導軌規格圖紙，我們可以看出，上銀導軌EGW型號，如同別的很多型號一樣，也分重負載的C型以及中負載的S型，更直觀點，他們的區別就是C型的直線導軌滑塊，是四個螺絲孔的，而S型的中負載型直線導軌，它的滑塊是兩個螺絲孔的，負載比C型的要小。
