朋友們或許會發現，一般的直線導軌，在表面都會有個箭頭標志，那這個直線導軌箭頭朝向代表著什么意思呢？其實，這個跟導軌滑塊基準面識別有關，就聽雅威達來說說哪一面導軌是基準軌吧。

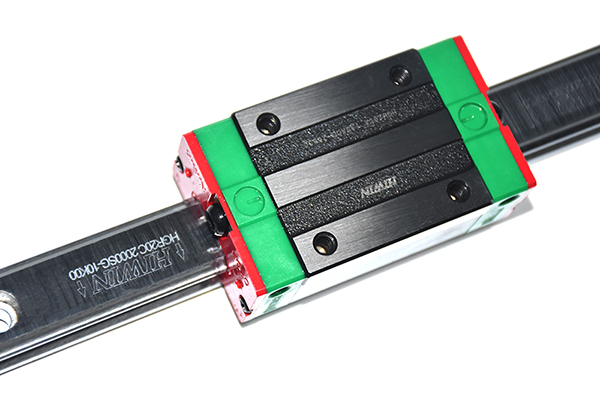

做機械設備，機械加工，機械組裝等等工作，我們都會經常接觸到一個概念：基準面。直線導軌也不例外，也是有它的基準方向的。如下圖，這個就是上銀直線導軌的箭頭標志，也就表示了它的安裝方向。

我們一般把HIWIN字樣旁這個箭頭所指的那一面叫基準面，不管是什么品牌的導軌，只要是正規的，都會有這樣的箭頭標志。而這個，主要是安裝導軌一個精度要求。導軌生產廠家對導軌箭頭朝向的這一側，做過特殊精磨處理，在兩根導軌平行安裝時，基準側是相對的，能精密控制導軌的平行度。

此外，從下圖我們也可以看出，滑塊上，也是有基準的。就是滑塊的兩個側面，其中有一個面是精磨過的，這個面就是滑塊的基準面。我們在安裝的時候，導軌的基準面要跟滑塊的基準面在同一方向。這樣在校準床臺的時候，才能確保精度。

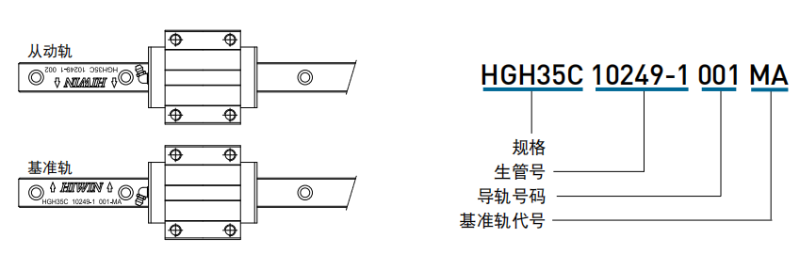

另外，我們在安裝非互換型導軌的時候，更加要注意箭頭所表示的基準面。如下圖，我們要注意基準軌與從動軌的差異?；鶞?zhǔn)軌側邊基準面精度較從動軌高，可作為床臺安裝承靠面。基準軌上有刻上MA的記號。這個直線導軌安裝的方法，大家可以參考此文：雅威達上銀微型導軌安裝方法介紹

  現在朋友們搞清楚直線導軌上的箭頭朝向是什么意思了嗎？ 可千萬不要在安裝導軌的時候，把基準軌以及基準面搞錯了哦。如果您有不同的見解，歡迎聯系雅威達，我們一起探討。
