我們在設計或者采購直線導軌的時候，都會繞不開它的精度等級這個技術指標。直線導軌的精度等級不同，價格當然也是不一樣的。但是，我們是不是真的理解直線導軌精度等級的標準呢？我們又怎么判斷我購買的直線導軌，符合精度要求呢？

首先，我們要明白，這個精度等級，并不是單純的一個尺寸的精度，而是多個維度綜合起來的技術要求等級。就拿上銀HG這個型號的直線導軌來說，它的精度分為普通C級、高級H、精密P、超精密SP、超高精密UP共五級，這些級別，并不是說某一個尺寸，它的公差范圍保持在哪一個區域，就屬于哪一個級別的精度。而是要綜合檢測以下的誤差：

1，  組合高度的容許尺寸誤差

2，  組合體導軌與滑塊基準面之間距離（寬度N）的容許尺寸誤差

3，  成對高度H的相互誤差

4，  成對寬度N的相互誤差

5，  滑塊C面對導軌A面的行走平行度

6，  滑塊D面對導軌B面的行走平行度

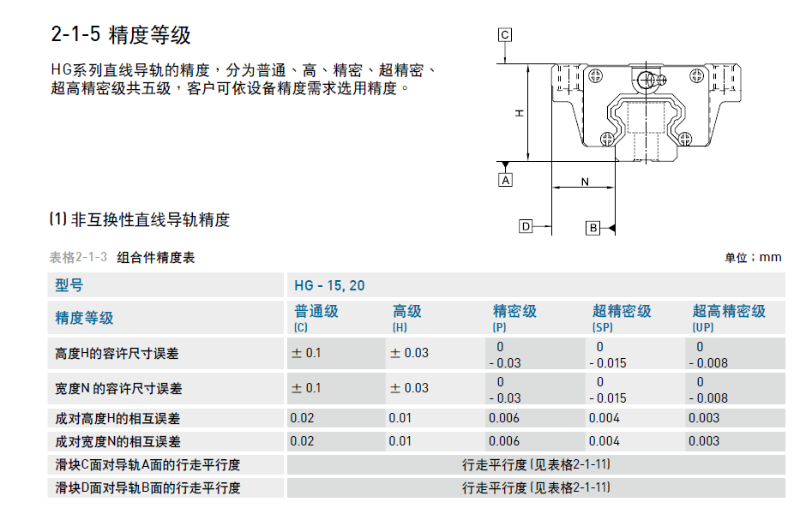

上邊說得可能有點懵，大家可以參考下圖，認真核對，就會發現是這個一回事了。

其次，精度等級要區分互換性直線導軌以及非互換型直線導軌。這個大家應該很容易理解，畢竟互換與非互換，說白了，就是精度要求的不同。

另外，精度要求，也跟型號規格的不同，而有不用的要求。所以，我們說某一個型號的某一個規格的直線導軌精度等級，就需要查詢這個型號這個規格的精度等級表。比如上銀HG15的精度，就查詢HG15,20的精度等級表，而不能拿HG45,55的精度等級表來對比。

檢驗直線導軌的精度等級，都必須要查詢相應型號規格的精度等級表。如果您需要更多的技術資料，直線導軌型號精度等級樣本，歡迎聯系雅威達-12年專注上銀直線導軌直線傳動系統提供商。
